Стальные котлы Taurus Dual 70÷1300 кВт

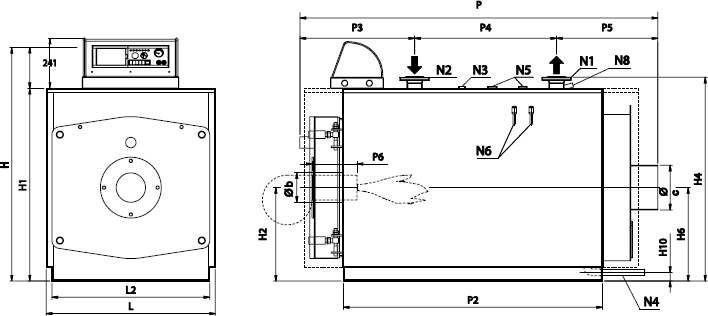

Габаритные размеры TAURUS DUAL 70 ÷ 1300


N1 Подающий контур котла N2 Обратный контур котла N3 Патрубок для измерительных приборов N4 Патрубок для слива воды из котла N5 Патрубок предохр. клапана (ов) N6 Колодцы для чувствительных элементов датчиков N8 Колодец для контрольного термометра
Модель  Н Н1 Н2 Н4 Н6 Н10 L L2 Р Р2 РЗ Р4 Р5 Р6
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
70 1030 855 415 911 415 54,5 750 700 1055 630 413 240 402 200-250
80 1030 855 415 911 415 54,5 750 700 1055 630 413 240 402 200-250
90 1030 855 415 911 415 54,5 750 700 1195 755 513 265 417 200-250
100 1030 855 415 911 415 54,5 750 700 1195 755 513 265 417 200-250
120 1030 855 415 911 415 54,5 750 700 1195 755 513 265 417 200-250
150 1080 905 440 961 440 54,5 800 750 1440 1000 513 475 452 200-250
200 1080 905 440 961 440 54,5 800 750 1440 1000 513 475 452 200-250
250 1180 1005 440 1061 440 54,5 800 750 1690 1250 513 725 452 200-250
300 1180 1005 490 1061 490 54,5 900 850 1690 1295 523 700 467 200-250
350 1180 1005 490 1061 490 54,5 900 850 1940 1500 523 980 437 200-250
400 1190 1015 500 1095 500 50 940 890 1872 1502 600 850 422 230-280
500 1380 1205 610 1285 610 60 1160 1110 1950 1502 663 850 437 270-320
620 1380 1205 610 1285 610 60 1160 1110 2240 1792 663 1150 427 270-320
750 1510 1335 675 1417 675 60 1290 1240 2255 1753 704 1100 451 270-320
850 1510 1335 675 1417 675 60 1290 1240 2255 1753 704 1100 451 270-320
950 1510 1335 675 1417 675 60 1290 1240 2500 2003 704 1200 596 270-320
1020 1660 1485 750 1568 750 60 1440 1390 2500 2003 704 1200 596 270-320
1200 1660 1485 750 1568 750 60 1440 1390 2500 2003 704 1200 596 270-320
1300 1660 1485 750 1568 750 60 1440 1390 2500 2003 704 1200 596 270-320

Соединения

Модель ∅b ∅C N1 N2 N3 N4 N5 N6
mm mm DN/in DN/in DN/in in in in
70 130 200 50 50 1" 1" - ½"
80 130 200 50 50 1" 1" - ½"
90 130 200 50 50 1" 1" - ½"
100 130 200 50 50 1" 1" - ½"
120 130 200 50 50 1" 1" - ½"
150 160 250 50 50 1" 1" - ½"
200 160 250 50 50 1" 1" - ½"
250 160 250 50 50 1" 1" - ½"
300 180 250 65 65 1" 1" - 1"½
350 180 250 65 65 1" 1" - 1"½
400 225 250 80 80 1" 1" 1"¼(1) 1"½
500 225 300 80 80 1" 1"¼ 1"¼ 1"½
620 225 300 80 80 1" 1"¼ 1"¼ 1"½
750 280 350 100 100 1" 1"¼ 1"½ 1"½
850 280 350 100 100 1" 1"¼ 1"½ 1"½
950 280 350 100 100 1" 1"¼ 1"½ 1"½
1020 280 400 125 125 1" 1"¼ 1"½ 1"½
1200 280 400 125 125 1" 1"¼ 1"½ 1"½
1300 280 400 125 125 1" 1"¼ 1"½ 1"½

(1) одно соединение
