Напольный газовый котел Altair RTFS E
Документация на котел

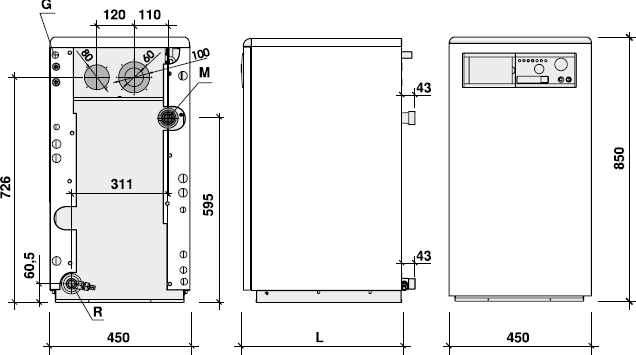

Габаритные размеры
![](/upload/content/site/Images/prod/floor/altair-rtfse_05_scheme.jpg)
G - Подача газа;
M - Подача воды в систему отопления;
R - Возврат из системы отопления
Мод. |
L | M | R | G |
18 |
510 |
G1 |
G 1 |
G 1/2 |
24 |
510 |
G1 |
G 1 |
G 1/2 |
32 |
610 |
G1 |
G1 |
G 1/2 |
36 |
610 |
G1 |
G1 |
G 1/2 |
Раздельные трубопроводы для воздуха и дымовых газов 80 + 80
![](http://www.novaflorida.in.ua/upload/content/site/Images/prod/floor/altair-rtfse_03-truba.jpg)
Коаксиальный дымоотвод-воздухозабор 100/60
![](http://www.novaflorida.in.ua/upload/content/site/Images/prod/floor/altair-rtfse_04-truba.jpg)
